江苏鹏飞集团为全球用户提供长久技术支持和配件供应，精心制造江苏鹏飞回转窑大齿轮、江苏鹏飞回转窑小齿轮、江苏鹏飞回转窑托轮，江苏鹏飞回转窑合金衬瓦、江苏鹏飞回转窑轮带，江苏鹏飞球磨机大齿轮，江苏鹏飞球磨机小齿轮等全部江苏鹏飞回转窑配件、江苏鹏飞球磨机配件。 服务专线：139-1285-1990 一、鹏飞棒磨机处理钢渣工艺流程： 钢渣热闷处理及加工生产线一般包括：钢渣热闷区和钢渣加工区。 1）钢渣热闷区工艺流程介绍： 钢渣热闷采用热闷一体化技术处理转炉渣,是针对钢渣中游离氧化钙（f-CaO）、游离氧化镁（f-MgO）的水解特性，将熔融的钢渣倾翻在热闷装置内，冷却到一定温度后，盖上盖儿进行喷雾，产生饱和蒸汽，利用钢渣余热热闷自解粉化，热闷后钢渣粉化率达到80%，渣铁分离，且消解了钢渣中的f-CaO和f-MgO，消除了f-CaO和f-MgO遇水体积膨胀，避免造成钢渣应用时稳定性不合格的现象。用于建材材料、建材制品、道路骨料等，可实现100％利用，确保其尾渣游离氧化钙和活性指标满足下道工序综合利用要求。 热熔转炉钢渣由火车将渣罐运至钢渣热闷处理车间，用吊钩桥式起重机将渣罐中的热渣倒入热闷装置内，入池钢渣由专用倾翻格栅控制粒度，避免大块冷渣砣入池。移动式排蒸汽罩车移动到热闷装置上，开始打水冷却，打水产生的蒸汽通过排蒸汽罩有组织排放后，排汽罩车移走，用挖掘机松动钢渣，保证装置内钢渣表面无积水，等待第二次倒渣。热闷装置装满渣后，盖上热闷装置盖，由PLC总控室自动打开喷雾蝶阀进行喷水雾。喷雾装置设在装置盖内顶部。当装置内温度过高时则自动打开排气阀放汽。为保证安全，盖上装有安全阀，在热闷装置内设温度传感器等安全监测装置。 当热闷周期结束时则自动打开排气阀，卸出装置内余汽。用起重机将装置盖移至装置盖支架上，以便操作人员对热闷装置盖进行例行检查。 2）钢渣加工区工艺流程介绍 通过热闷作业消除、粉化后的钢渣，通过履带式挖掘机将热闷装置内的钢渣取出放入储料场储渣槽里进行晾晒和粉化。经晾晒和粉化好的钢渣通过抓斗起重机分别抓运至储料场中的液压倾翻格筛上，大于200mm粒级的钢渣落入渣槽由装载机运至落锤处进行处理剥离出渣钢，用电磁吸盘将渣钢吸出，剩余钢渣返回倾翻格筛进入加工生产线。小于200mm粒级的钢渣进入筛下料仓，由振动给料机将物料均匀送给1#胶带输送机，由1#胶带机将钢渣送入磁选-提纯加工线。该转炉钢渣的磁选-提纯加工线的设计，考虑生产线的机动性，即当工艺线设备检修时确保连续生产，本设计采用两条加工线并列生产。每条线均包括有破碎、筛分、磁选、提纯加工等工艺环节。由1#胶带机将物料送入加工线，首先在入线的输送机上设有悬挂有电磁除铁器，将大渣钢选出落入渣钢槽；钢渣送入1#振动筛（e=80mm）进行分级。80mm以上的筛上钢渣直接进入PEY600×900液压颚式破碎机进行破碎，破碎至80mm以下的钢渣与筛下的钢渣一并经2#胶带输送机送至2#振动筛分级。2#振动筛（e=30mm）筛上物（＞30mm的钢渣）经3#胶带机和振动给料机送进1#棒磨机进行破碎和提纯处理，棒磨机排出后经4#、5#胶带机送入3#振动筛（e=30mm）进行分级，＞30mm的钢渣经胶带机送大渣库由磁选机将渣钢和尾渣分离开来分别入库。2#振动筛和3#振动筛的筛下物均为<30mm钢渣，由胶带机送入1#单磁选机将磁性物料分离出来，由胶带机送进磨头仓，由计量秤、胶带机、振动给料机等将磁性物料均匀送入2#棒磨机进行提纯处理；经2#棒磨机进行提纯后的钢渣由胶带机送入2#单磁选机分离出渣钢由胶带机送入4#振动筛（e=10mm）进行筛分，根据产品的不同用途分出渣钢（10-30mm）和磁选粉（<10mm）分别入库；经1#、2#单磁选机排出的非磁性物料统称为尾渣，均由胶带机送入5#振动筛（e=10mm）进行筛分，分级为＞10mm的尾渣和<10mm的尾渣分别进入尾渣库。 二、鹏飞棒磨机处理钢渣工艺特点 在转炉炼钢时，钢渣处于钢液的表面，由于造渣时钢液飞溅，钢珠进入渣相，出渣时钢珠和渣相粘连包裹在一起，无论采用其他破碎设备，均不能将渣钢和尾渣分离。回收的磁选粉的TFe品味不高，不能返回利用。 棒磨机的特点是磨矿过程中磨矿介质与物料呈线接触，产品粒度比较均匀，过粉碎矿粒少。本设计选用钢渣专用棒磨机，其结构与选矿用棒磨机不同，鹏飞棒磨机适合含水率12％以下的物料破碎研磨，效果显著。 在钢渣加工生产线上根据钢渣的性质和粒度要求，转炉渣加工线采用4台2.1×3.6型棒磨机。 序号 设备名称及规格 台数 给料 粒度 mm 产品 粒度 mm 设备的处理量t/h 流程 给料量 t/h 负荷率％ 作业率％ 1 φ2.4×4.2m棒磨机 2 30-80 0-80 50 41.29 82.58 90.41 2 φ2.4×4.2m棒磨机 2 10-30 0-30 50 42.52 85.04 90.41 3 φ2.1×3.6m棒磨机 1 ＞30 0-30 35 24 68.57 90.41 鹏飞棒磨机技术参数 型号规格 筒体规格（mm） 筒体转速 （r/min） 给料粒度 (mm) 最大装棒量 (t) 处理量 (t/h) 功率 (kw) 总重 (kg) 直径 长度 MBS2136 2100 3600 23.7 ≤25 22 19-43 280 37000 MBS2442 2400 4200 19.5 ≤50 30 45-65 355 74500 MBS2745 2700 4500 17.03 ≤50 52 60-85 500 88000 江苏鹏飞集团近期棒磨机用户表 ....

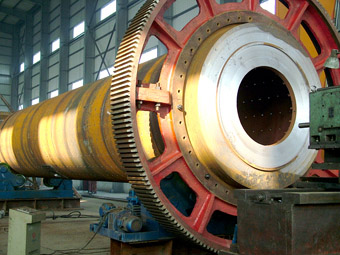

江苏鹏飞集团为全球用户提供长久技术支持和配件供应，精心制造鹏飞回转窑大齿轮、鹏飞回转窑小齿轮、鹏飞回转窑托轮，回转窑合金衬瓦、回转窑轮带，鹏飞球磨机大齿轮，鹏飞球磨机小齿轮等全部鹏飞回转窑配件、鹏飞球磨机配件、鹏飞棒磨机配件。服务专线：139-1285-1990 鹏飞棒磨机广泛用于金属和非金属矿的研磨，其构造与溢流型球磨机大致相同，但有区别： （1）鹏飞棒磨机常用直径为50-100mm的钢棒作磨矿介质,而球磨机用钢球作磨矿介质.钢棒长度比筒体短25-50mm,常采用含碳0.8%-1%的高碳钢制造;棒的装入量大约为棒磨机有效容积的35%-45%,用肉眼观察时,棒的水平面在筒体中心线以下约100-200mm。 （2）鹏飞棒磨机筒体长度与直径之比一般为1.5-2.0,而且端盖上的衬板内表面应是垂直平面.其目的是为了防止和减少钢棒在筒体内产生混乱运动，弯曲和折断，保证钢棒有规律性地运动。球磨机的筒体长度与直径的比值较小，多数情况下比值仅略大于1。 （3）鹏飞棒磨机不用格子板排矿，而采用溢流型、开口型排矿；排矿端中空轴颈直径比同规格球磨机一般要大。棒磨机筒体转速应低于同规格球磨机的工作转速，使其内的介质处于泻落式状态工作。 鹏飞棒磨机的技术性能列表： 规格型号 有效容积m 筒体转速r/min 最大装球（棒）量/t 传动电动机 功率/kw 产量/t Φ900×1800 0.9 35.4 2.5 22 5.37 Φ900×2400 1.2 35.4 3.55 30 5.88 Φ1500×3000 5 26 8 95 18 Φ2100×3000 9 20.9 25 210 42.18 Φ2700×3600 18.5 18 46 TDMK400-32 400 68 Φ2700×4000 20.6 18 46 TDMK400-32 400 73.3 Φ3200×4500 32.8 16 82 TDMK400-36 630 108 Φ3600×4500 43 14.7 110 TDMK1250-40 1250 159.9 Φ3600×5400 50 15.1 124 TDMK1000-36/2600 1000 150 江苏鹏飞集团公司是国家大型企业、国内外建材行业知名企业、日产8000吨新型干法回转窑水泥生产线机械成套设备的生产出口基地、商务部批准的国标工程总承包商，主要产品鹏飞球磨机、鹏飞回转窑、水泥辊压机、烘干机、立式磨（立式磨煤机）及水泥生产线成套设备畅销国内外,近年鹏飞集团新开发生产的镍还原回转窑、红土镍矿回转窑、矿渣球磨机、石灰回转窑等产品也迅速赢得用户信任。 江苏鹏飞集团为全球用户提供长久技术支持和配件供应，精心制造江苏鹏飞回转窑大齿轮、江苏鹏飞回转窑小齿轮、江苏鹏飞回转窑托轮，江苏鹏飞回转窑合金衬瓦、江苏鹏飞回转窑轮带，江苏鹏飞球磨机大齿轮，江苏鹏飞球磨机小齿轮等全部江苏鹏飞回转窑配件、江苏鹏飞球磨机配件。 服务专线：139-1285-1990 ....
